Carroceria

Chassi Monobloco

Longarinas: Viga "I", alma aço SAE 1020 e abas ½" x 3" aço ASTM A36.
Travessas: Passantes perfil "C" aço SAE 1020.
Viga lateral: Perfil "C" aço SAE 1020, fechando o quadro sobre as travessas.

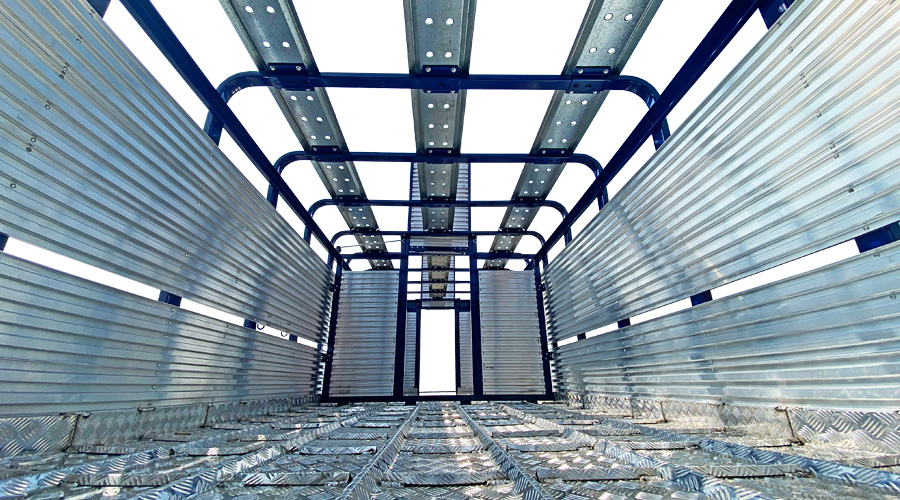

Caixa de Carga

Laterais: Corrimão superior perfil "C" aço SAE 1020; fueiros verticais perfil "U"; travamento superior perfil "U" tipo arco, parafusados e contínuos aos fueiros.
Fechamento em módulos de alumínio extrudado tipo canaletas.
Frente: Pés-direitos em tubo aço SAE 1020, fechamento em alumínio extrudado.
Divisórias: Batentes em aço e porteiras tipo guilhotina.
Curral: 2 unidades até 8.000 mm, acima 3 unidades.

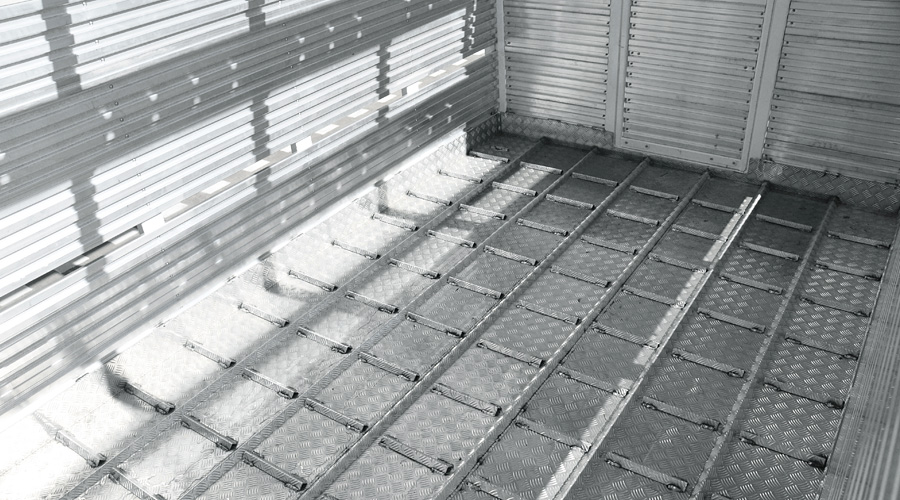

Assoalho: Alumínio xadrez 2,70 mm canaletado, com saída para urina.
Assoalho opcional: Alumínio xadrez 4,00 mm plano, para instalação de
borrachão.

Sistema Elétrico

Para 12 | 24 V, lanternas em led.

Pintura

Limpeza com desengraxante e fosfatizante químico.
Base: Primer anticorrosivo.
Acabamento: Pintura na cor indicada em PU.

Acessórios

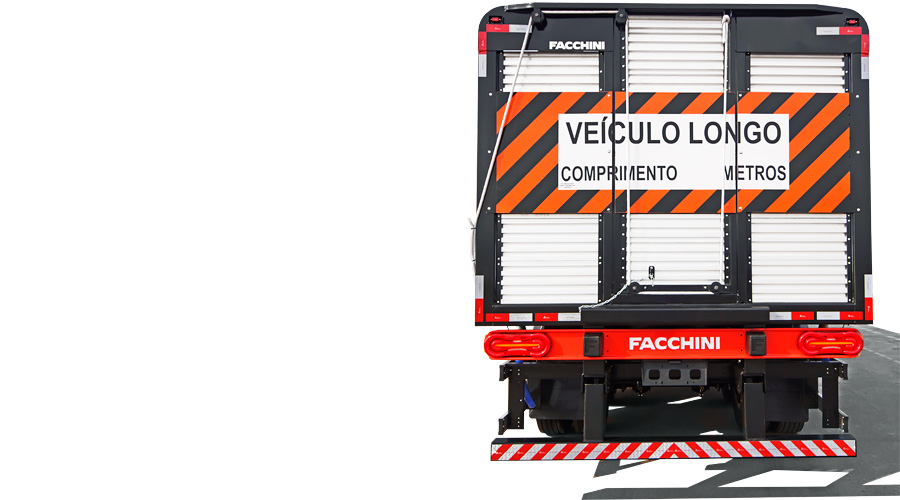

Caixa plástica de ferramentas; para-lamas plástico e para-barros de borracha; batentes traseiros para encosto em plataforma de embarque. Itens normatizados do CONTRAN: para-choque traseiro | Resolução 952|22; faixas refletivas | Resolução 948|22; protetores laterais | Resolução 953|22.

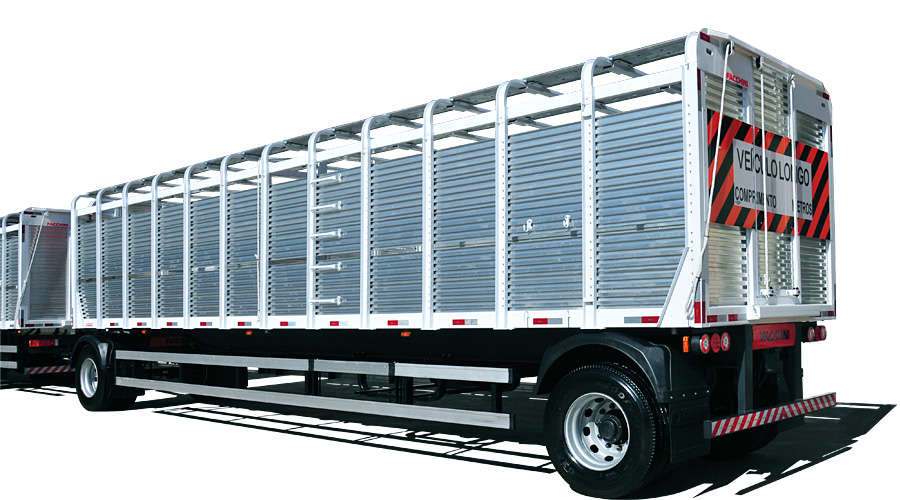

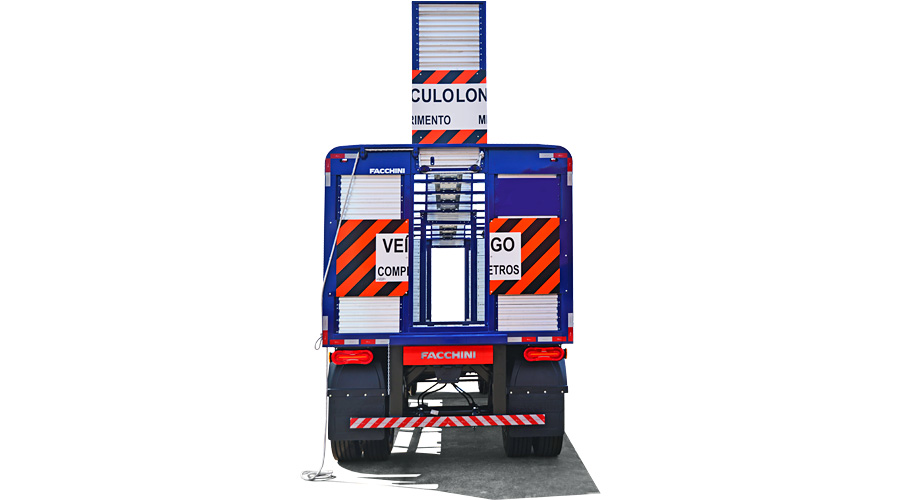

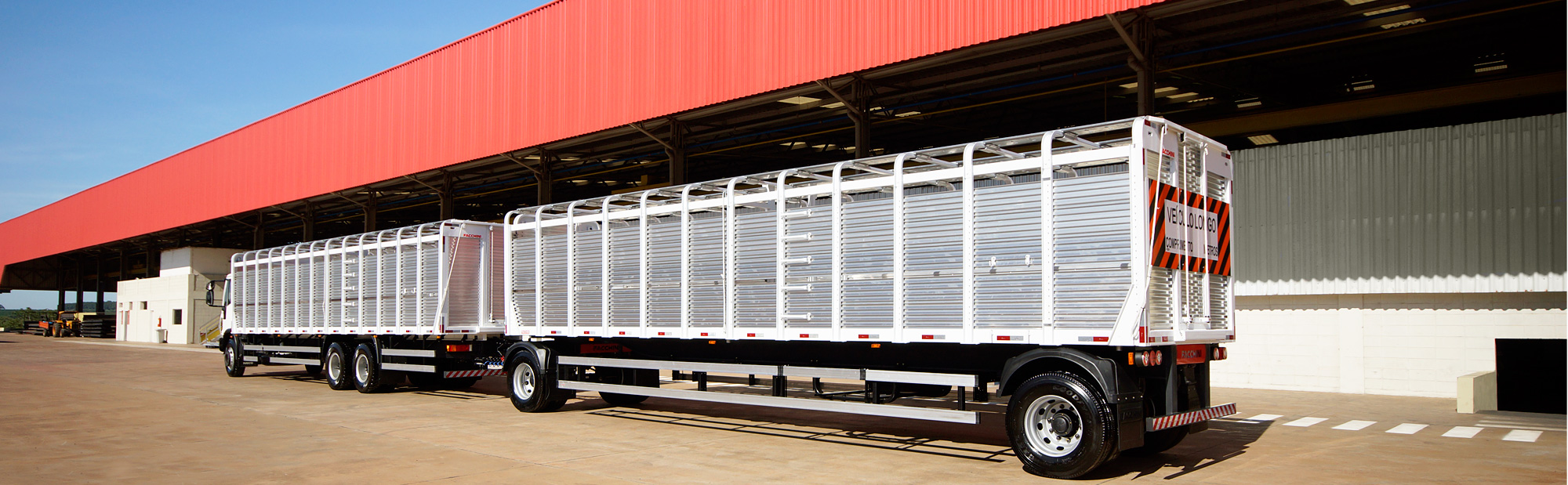

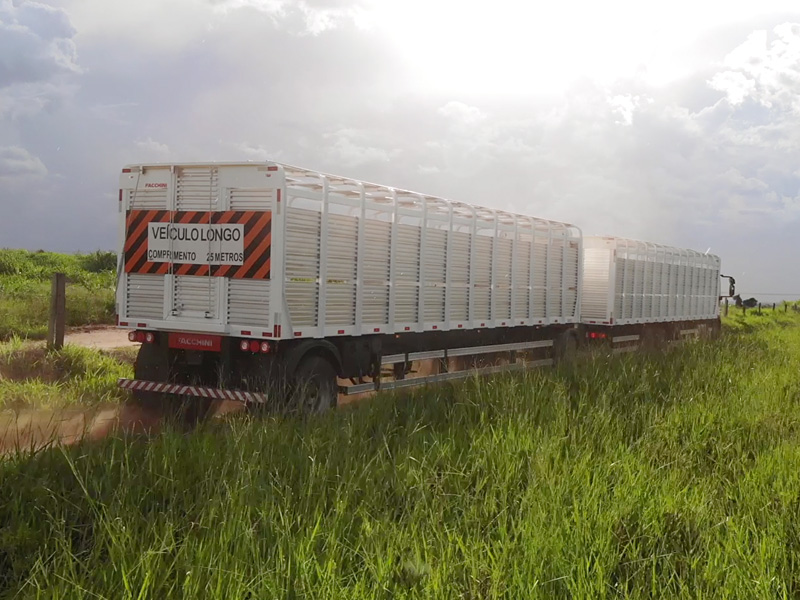

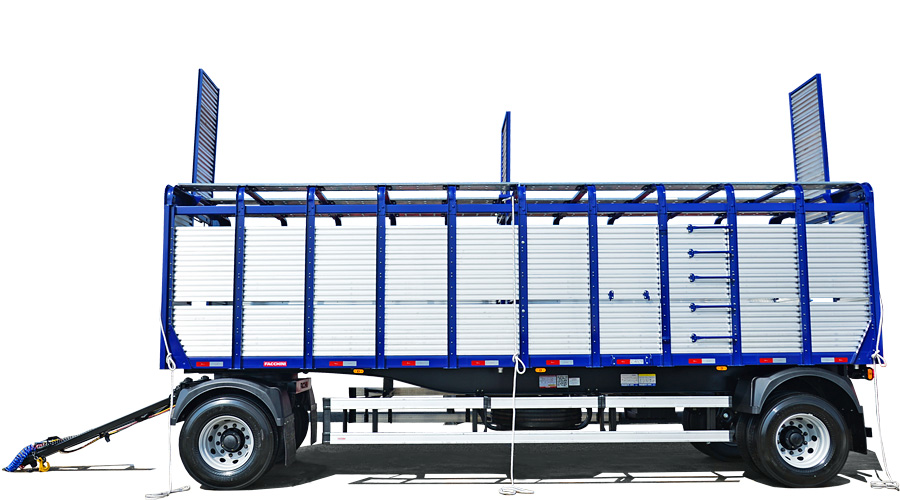

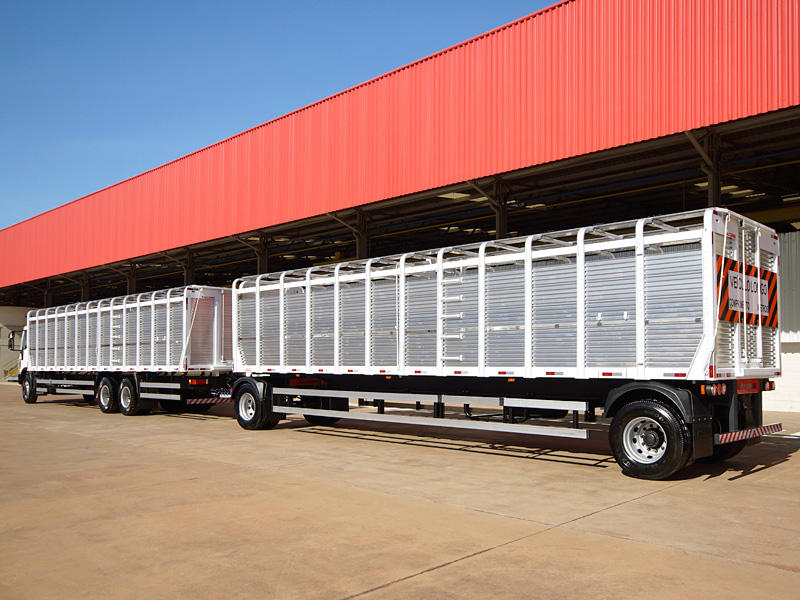

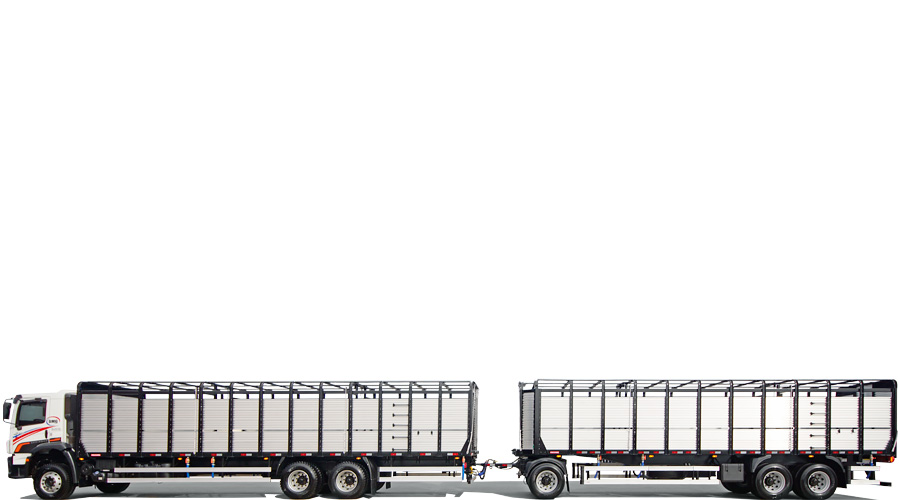

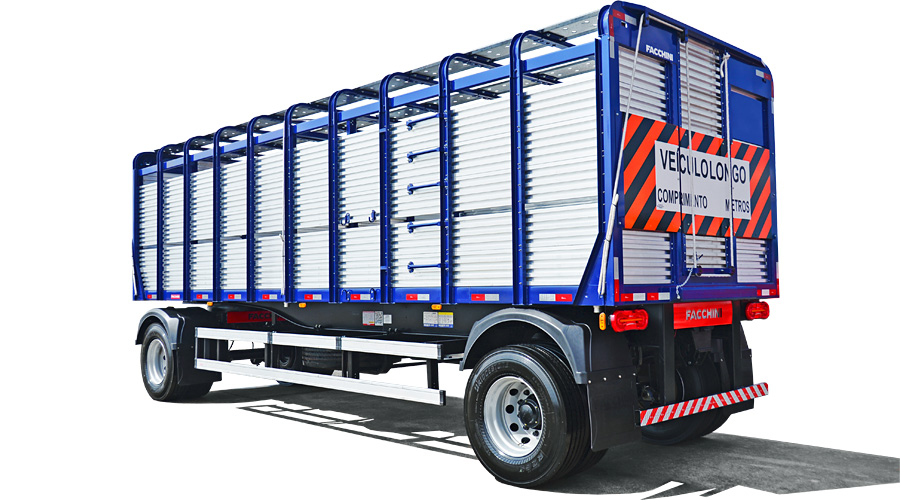

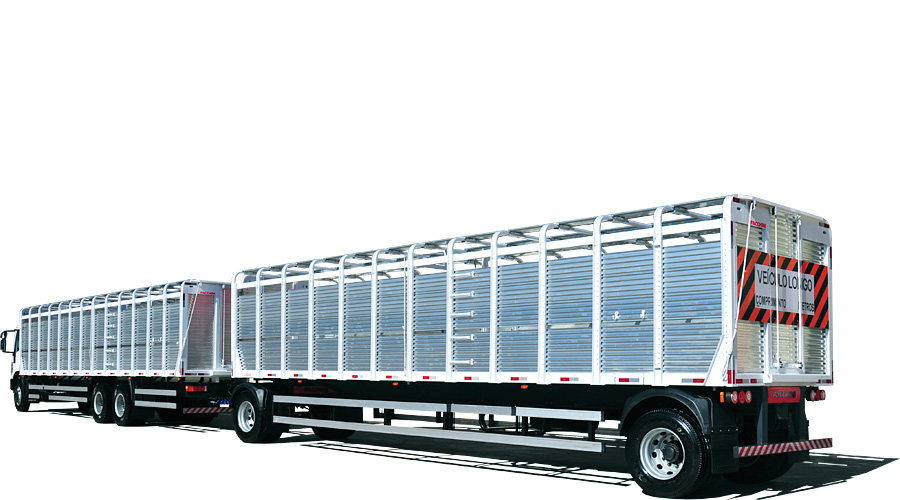

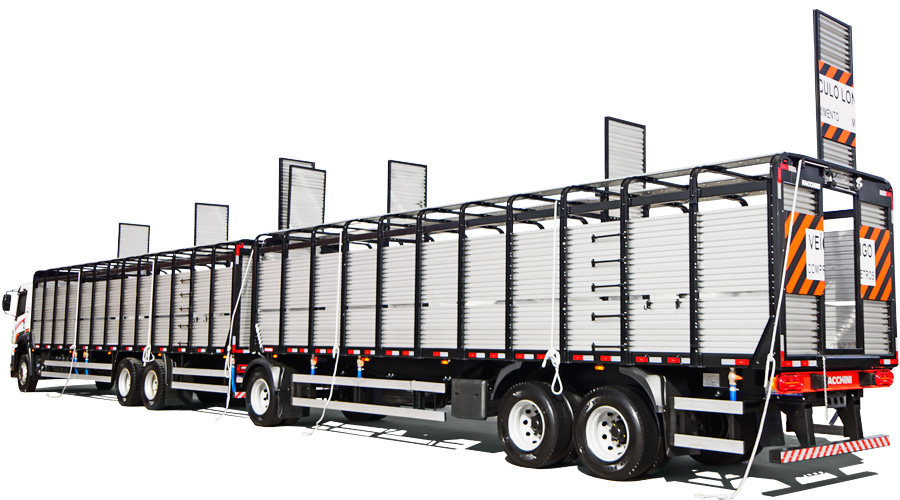

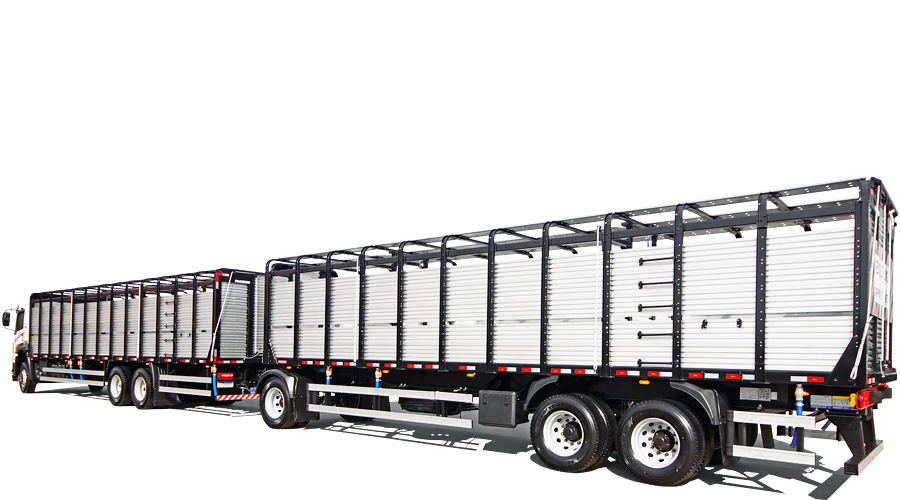

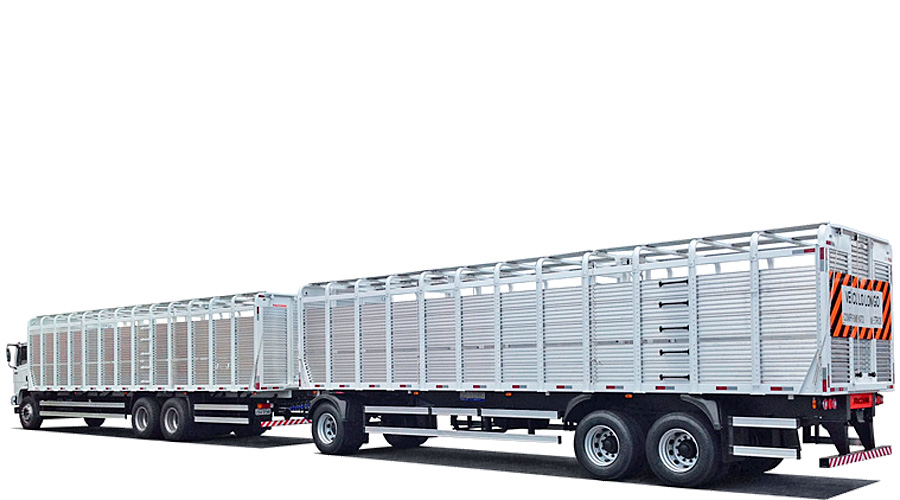

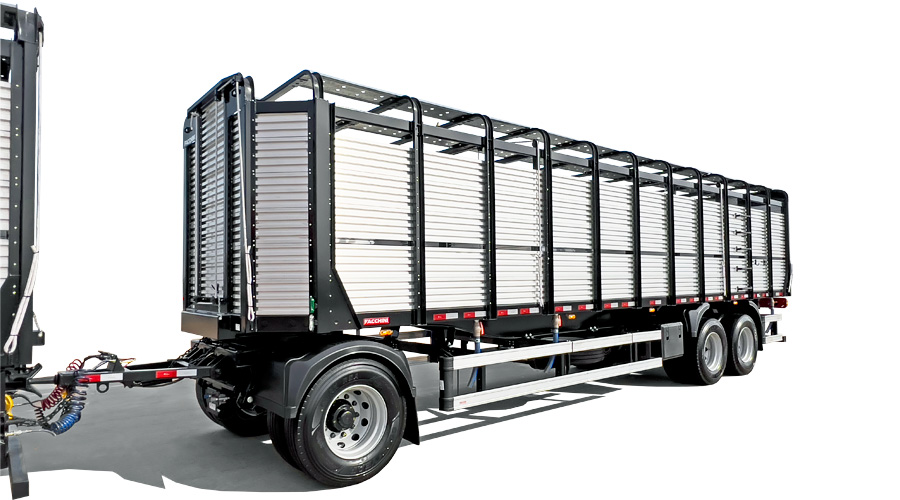

Reboque

Chassi

Longarinas: Viga "I" aço de alta resistência mecânica.
Travessas: Passantes perfil "C", interligando as longarinas.
Corrimãos: Perfil lateral "C" aço ASTM A36.

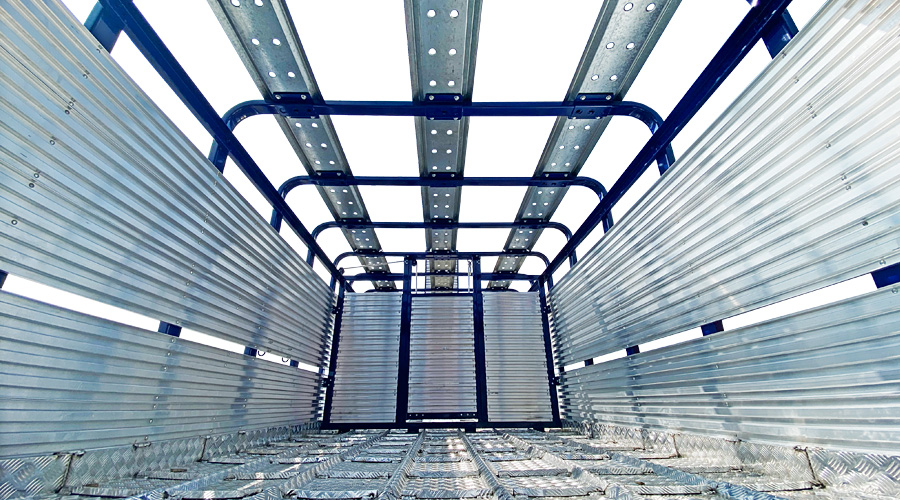

Caixa de Carga

Configuração: Reboque 2 ou 3 eixos.
Laterais: Corrimão superior perfil "C" aço ASTM A36; fueiros verticais perfil "U"; travamento superior perfil "U" tipo arco, parafusado e contínuos aos fueiros.
Fechamento em módulos de alumínio extrudado.
Frente: Pés-direitos em tubo aço ASTM A36 com fechamento em módulos de alumínio extrudado.
Divisórias: Estrutura aço tubular ASTM A36, fechamento em módulos de alumínio extrudado e porteiras tipo guilhotina.
Curral: 3 unidades.
Assoalho: Alumínio xadrez vincado 2,70 mm sem pontos de retenção de resíduos, com saída para urina.

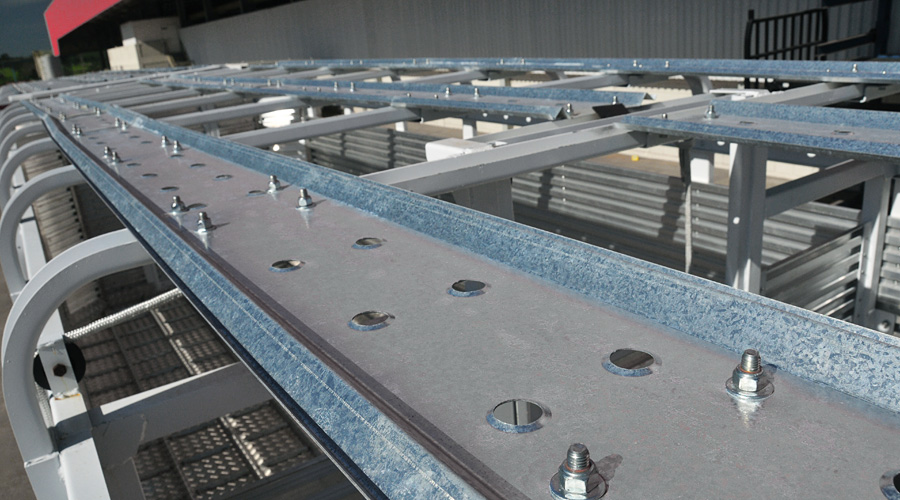

Passarelas: Tres passarelas superiores aço galvanizado, para inspeção.

Suspensão

Sistema: Balancim, com suportes de molas estampados; balanças em aço USI SAC 350 articuladas em pinos e buchas de poliuretano termoplástico; apoio das molas do tipo troca rápida; braços tensores articulados em buchas de borracha.
Molas: Semielípticas.

Sistema Rodante

Eixos: Tubulares Ø 152 mm, capacidade 11 t.
Freios: A ar, ABS, duas linhas: serviço e emergência, tambor 16 ½" x 8".
Câmara de freio: 30 pol², com "Spring-brake" | Resolução 915|22 do CONTRAN.
Rodagem: Cubos em ferro fundido nodular para rodas 8,25 x 22,5.

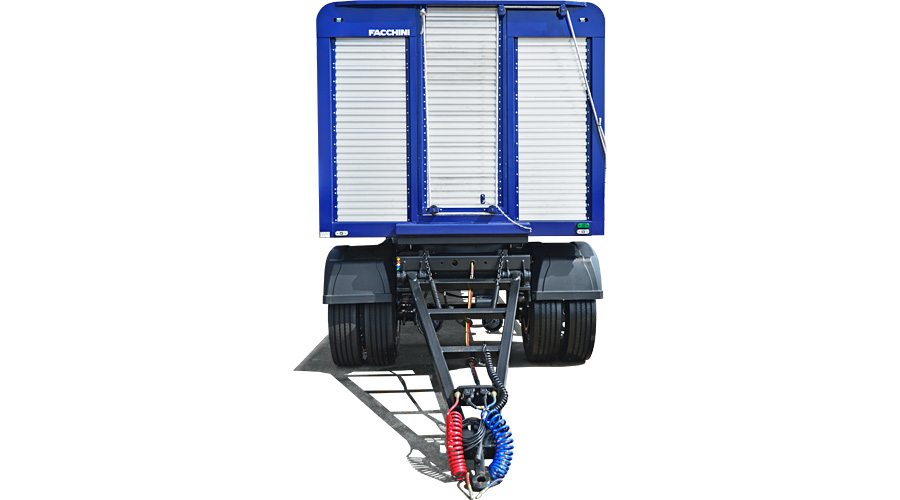

Dolly

Estrutura auxiliar do reboque com quadro giratório com rala de duas carreiras de esferas; cambão perfil tubular rígido e ponteiras pino 50 mm; correntes de segurança.

Sistema Elétrico

Para 24 V, lanternas em led.

Pintura

Limpeza com desengraxante e fosfatizante químico.
Base: Primer anticorrosivo.
Acabamento: Pintura na cor indicada em PU.

Acessórios

Suporte de estepe para dois pneus; uma roda sobressalente; caixa plástica de cozinha; caixa plástica de ferramentas; corote plástico de água; escada lateral; batedor traseiro de aço; para-lamas plástico e para-barros de borracha. Itens normatizados do CONTRAN: para-choque traseiro | Resolução 952|22; faixas refletivas | Resolução 948|22; protetores laterais | Resolução 953|22.
